M12连接器线束,航空插头线束 M12防水线束,航插线束 M12面板安装连接器,M12轨道交通连接器,航插线束

符合EN45545标准-轨道交通行业M12线束,适用于EN50155轨道交通以太网交换机用途

烟,火,毒符合EN45545 HL3 R22/R23铁路行业规范;压接端子,适合高振动环境, 振动冲击符合EN61373 Cat1 ClassB 铁路应用规范,IP67防水等级。

  • 1, 超5类CAT5e百兆100Mbps百兆传输速度--工业以太网M12连接器线束成品
  • 4芯D-CODE直头公对直头公,物料号X-2322330-Y;
    4芯D-CODE直头公对弯头公,物料号X-2322422-Y.
    超五类,CAT5e,AWG22,4芯。 电缆外径6.5mm,弯曲半径70mm,蓝色护套,双层屏蔽,外层85%镀锡铜编织。弯头长度42.5毫米,适合狭小环境的安装。本M12线束工作温度-40到90摄氏度.长度从1米到20米,标准物料以0.5米的长度递增。其他长度可定制。
  • 2,1Gbps千兆1000Mbps千兆传输速度--工业以太网M12连接器线束成品.
  • 8芯A-CODE直头公对直头公,物料号X-2322421-Y;
    8芯A-CODE直头公对弯头公,物料号X-2322423-Y.
    七类网线线束,CAT 7,AWG24,4对双绞线,电缆外径8.4mm,弯曲半径:8*OD约69.2mm,淡蓝色护套,双层屏蔽,外层35%镀锡铜编织。弯头长度42.5毫米,适合狭小环境的安装。本M12线束工作温度-20到80摄氏度.长度从1米到20米,标准物料以0.5米的长度递增。其他长度可定制.

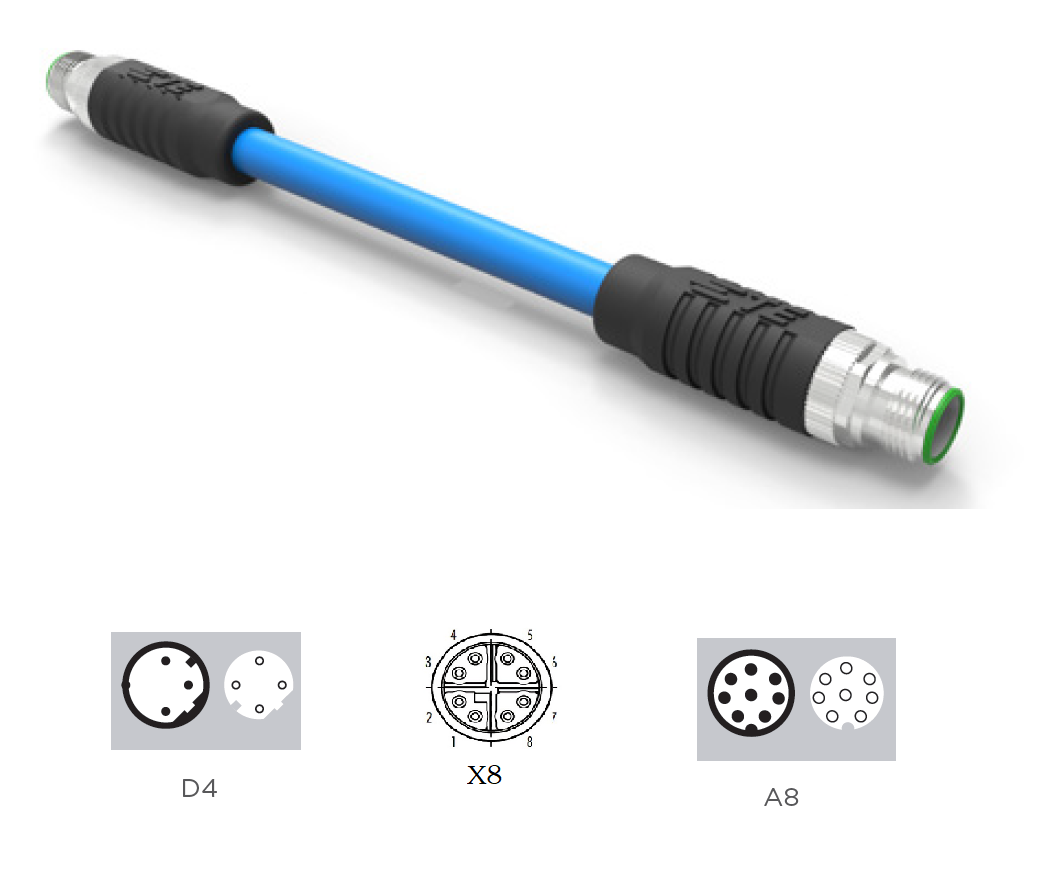

  • 3,10Gbps万兆传输速度--工业以太网M12连接器线束成品.
  • 8芯X-CODE直头公对直头公,连接器符合EC 61076 61076-2-109标准。线束物料号X-2317142-Y.
    X-C0DE 8芯连接器支持万兆应用。七类网线线束,CAT 7,AWG24,4对双绞线,电缆外径8.4mm,弯曲半径:8*OD约69.2mm,淡蓝色护套,双层屏蔽,外层35%镀锡铜编织。本M12线束工作温度-20到80摄氏度.长度从1米到20米,标准物料以0.5米的长度递增。其他长度,弯头线束或4芯万兆M12线束可定制..

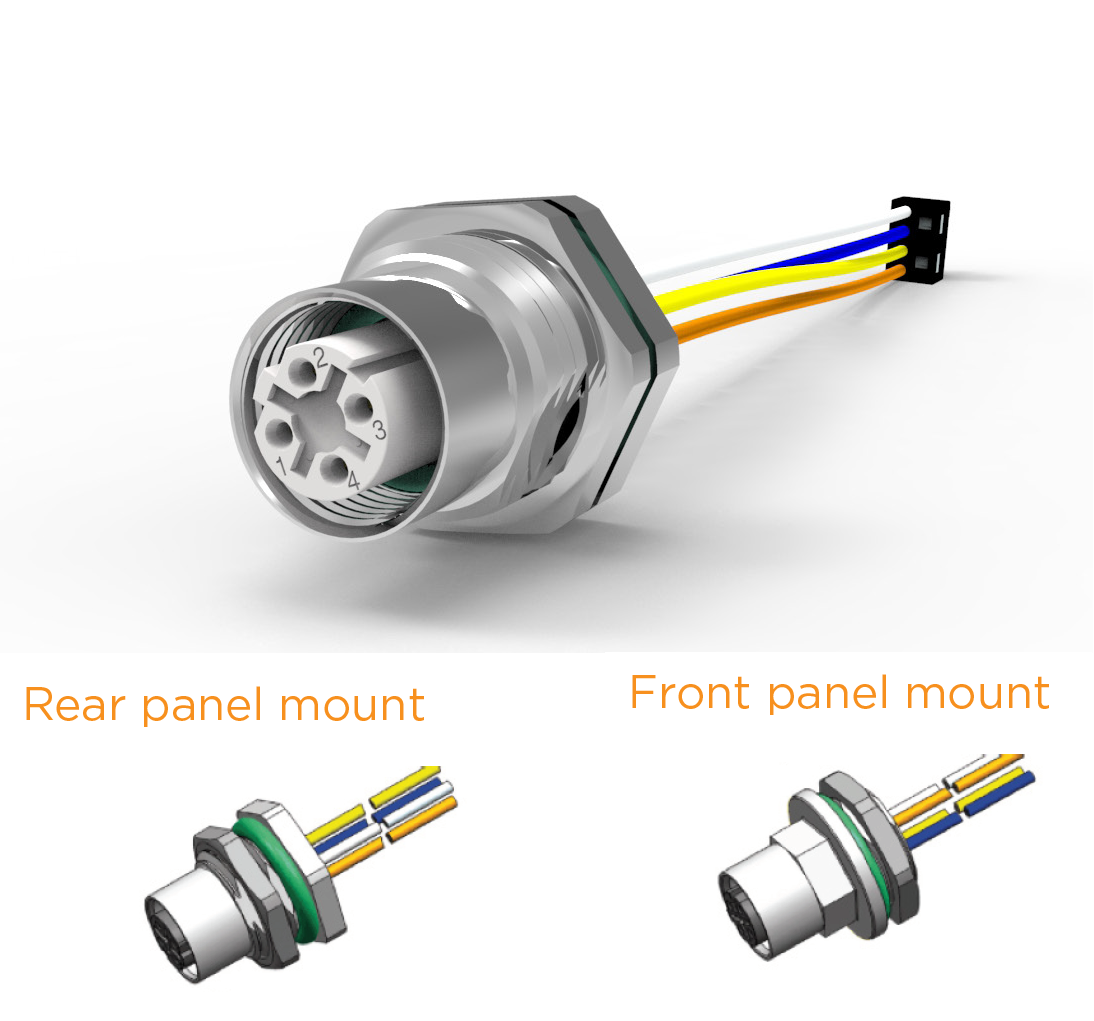

  • 4,前面板安装M12连接器线束,另一端联线焊接在PCB板上
  • 锁紧螺母从板后把连接器锁紧在面板上,本线束标准线长80mm,其他长度可按需定制。本线束可解决传统M12PCB连接器与PCB的位置匹配,生产现场更容易安装。 前面板连接器公头,母头均可提供,线束上M12圆形连接器为CNC加工一体式外壳,联线尾端配有线夹方便PCBA定位焊接。对应的防呆编码有D4,A5,A8。D4,A8编码适合工业以太网用途。A5编码适合传感器&执行器用途
  • 5,后面板安装M12连接器线束,另一端联线联线焊接在PCB板上
  • 锁紧螺母从面板前把连接器锁紧在面板上,本线束标准线长80mm,其他长度可按需定制。本线束可解决传统M12PCB连接器与PCB的位置匹配,生产现场更容易安装。 后面板连接器公头,母头均可提供,线束上M12圆形连接器为CNC加工一体式外壳,联线尾端配有线夹方便PCBA定位焊接。对应的防呆编码有D4,A5,A8。D4,A8编码适合工业以太网用途。A5编码适合传感器&执行器用途
