重载连接器线束,矩形连接器线束-物料选型技术支持,线束出图,线束成品组装与测试,一站式交付方案.
重载连接器线束主要用在恶劣环境中的数据、信号和电源连接等重型工业连接应用。模块化的连接设计提供了高度的灵活性,因此可以针对不同的应用,如数控机床电控柜,热流道控制模块,工业机器人控制柜和本体连接,铁路行业变流柜,轨道交通空调,地铁车辆车间跳线,机车重连,风能变桨系统,和发电,输电和配电系统定制解决重载连接器线束方案。 产品主要由连接器端子,连接器塑壳,连接器保护外壳,电线电缆,防水格兰头,屏蔽编织套管,各种接线端子等组成。
产品主要由连接器端子Contact,连接器塑壳Insert,连接器保护外壳Hood,电线电缆Wire&Cable,防水格兰头Cable Gland,编织网管,尼龙套管,热缩套管,各种接线端子等组合而成。
- 端子Contact有车制散装端子和卷盘装连续冲压端子,镀层有镀金和镀银.
- 端子电流从10A到650A,耐压从50V到4000V.

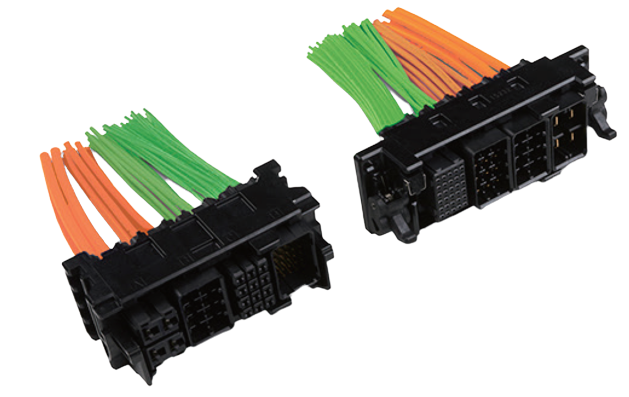

- 连接器塑壳Insert有常规的HDD,HEE,HEEE等系列,更有TE泰科独有的DYNAMIC系列(如图片中插芯Insert为黑色的图片所示),总成本更低。传统重载连接器插芯白色为主.
- 连接器保护外壳Hood有塑料和金属两种材质,金属材质外侧有特殊涂层可耐盐雾腐蚀。塑料材质Hood用在成本敏感项目. 单个连接器保护外壳Hood可容纳3到288(2*144)路连接.
- 可提供符合通过轨道交通行业EN45545-2 烟火毒认证的连接器.
- 电线可根据项目要求选择轨道交通EN45545-2认证专用线缆,若是机器人本体项目,则选择日立HITACHI 高柔性电缆,弯曲寿命超10,000,000次.
- 可提供符合通过轨道交通行业EN45545-2 烟火毒认证的尼龙软管.
- 单根电线便于卷盘端子Contact连续冲压作业,产品一致性好.
- 多条单根电线成束后,外面可根据项目要求添加屏蔽编织网管,热缩套管或尼龙软管做电线防护.
- 标准电缆与连接器的结合处选用防水格兰头,电缆外径与格兰头密封尺寸匹配,以达到线束总成 要求的IP65,IP67或IP68防护等级要求.

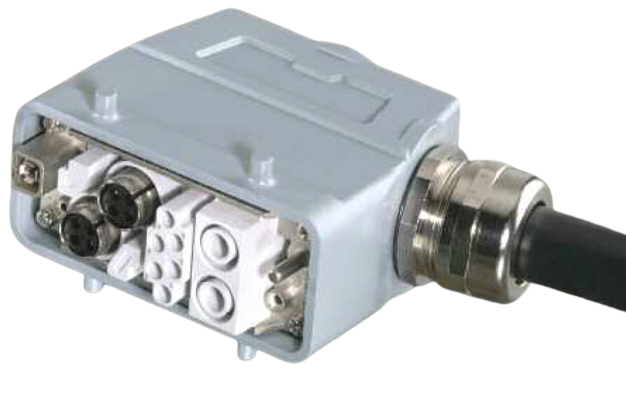

- HVS可变插芯,有D-SUB型,USB接口,RJ45网口,M12网口,气体管路,COAX同轴接口等标准接口可供选用.一个防护外壳Hood内集成所有的电气&气路连接.
